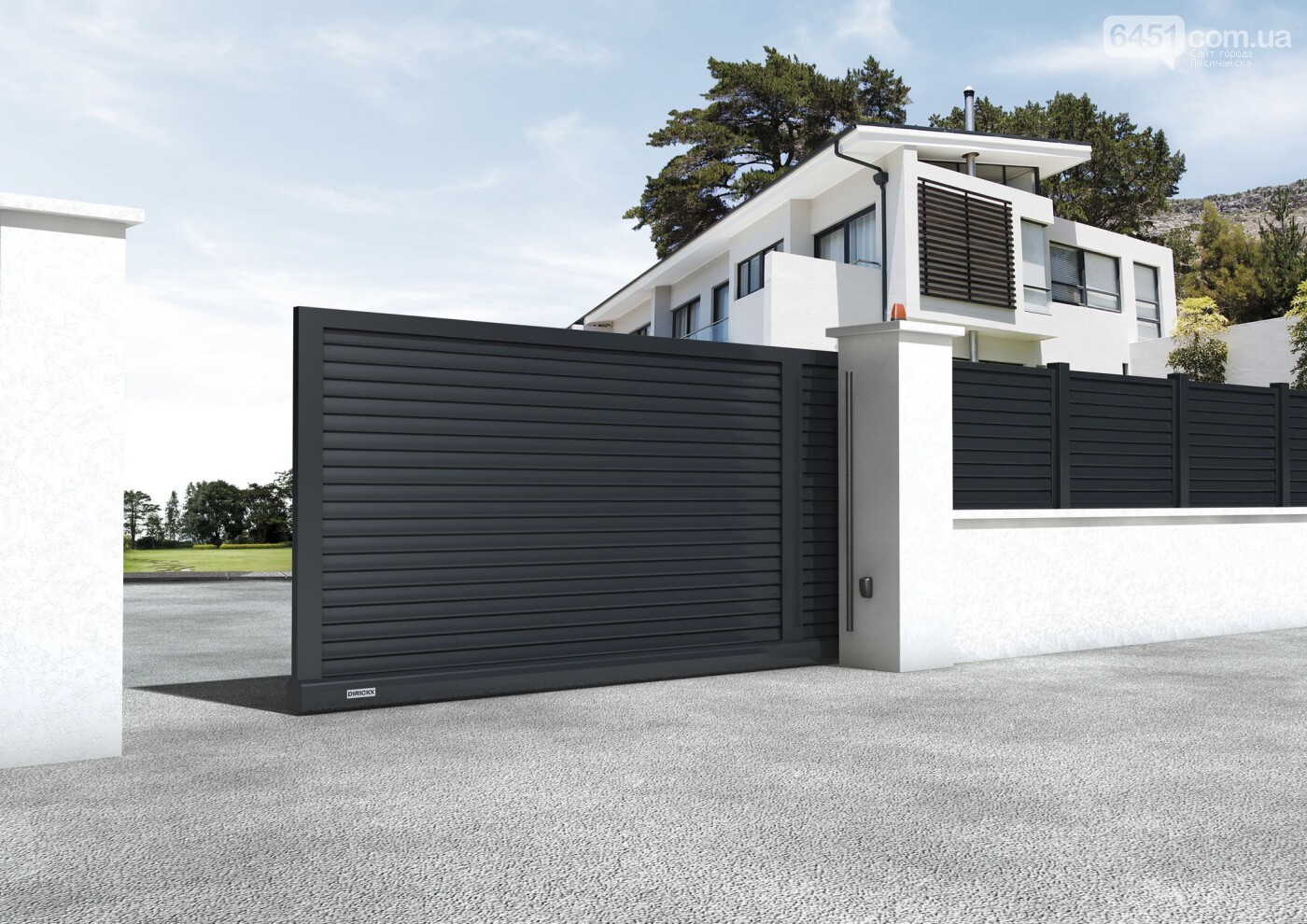

Откатные ворота: из чего состоят, цена, как сделать своими руками

Ворота - это обязательный атрибут каждого двора как в частном доме, так и на предприятии. Существует три типа механизма открытия ворот - откатные ворота, распашные ворота и секционные ворота.

Последний не очень часто используют на проездах во двор, он больше подходит к гаражам. А вот два первых можно увидеть почти везде. Каждый избирает тип, который ему нравится.

Но есть моменты, когда тот, или другой нет возможности использовать. Так, например, когда мало пространства для открытия ворот, есть смысл установить откатные ворота. Так как они не "съедают" полезное пространство, поскольку принцип открытия ворот - это скольжение вдоль ограждения.

Из чего состоят откатные ворота

Имеем три подтипа откатных ворот - подвесные, на роликах (по рельсе) и консольные. Но познакомимся более детально с последним, поскольку сейчас их используют чаще всего.

И это не удивительно. Консольные откатные ворота лишении всех недостатков, которые имели предыдущие два подтипа.

Такие ворота состоят из следующих элементов:

• Каркаса двухуровневого;
• Материала для обшивки (профнастил, дерево, металлические прутья и тому подобное);
• детали закладной (изготавливается из швеллера и металлических прутьев);
• Фурнитура для откатных ворот (это специальный набор комплектующих, которые обеспечивают движение створки ворота и ее фиксацию);
• Автоматика для откатных ворот - устанавливается по желанию.

Давайте пройдемся по каждой составляющей более детально

Двухуровневый каркас

Данный элемент изготавливается исходя из следующих расчетов - берем ширину отверстия под ворота и добавляем еще половину данной величины на хвостовик. Он может быть треугольным и прямоугольным. Последний вариант используют на очень широких отверстиях. Изготовляют каркас или из двух профильных труб большего и меньшего размеров (например 60*40 мм и 30*20 мм), которые свариваются между собой. Или же из специального Т-профиля, который ускоряет сбор каркаса в разы. Ворота из такого профиля выходят надежные и без больших затрат на герметик.

Материал для обшивки

В качестве обшивки можно использовать любой материал, который подходит для этих целей. Чаще всего можно встретить ворота обшиты металлическими листами профнастила. Это самый легкий и бюджетный вариант (по крайней мере был таковым). Также обшивают деревом, используют металлические прутья и элементы ковки.

Закладная деталь для ворот

Закладная нужна, чтобы установить роликовые опоры из комплекта фурнитуры. Ее изготавливают из металлического швеллера и прутьев, которые наваривают для стойкости. Дальше эту конструкцию бетонируют. Рекомендуют брать швеллер 12-20 мм шириной. Можно закупить все на металлобазе или же купить готовый комплект (даже есть такая опция у некоторых продавцов, которые занимаются продажей всего для ворот).

Фурнитура для откатных ворот

Для всех ворот откатного типа, необходима фурнитура для откатных ворот. Без данного комплекта, ворота просто не смогут работать. Именно благодаря фурнитуре и происходит движение створки.

Главными элементами комплекта считают направляющую балку и пару роликовых опор. Балка прикрепляется сваркой к нижней части каркаса ворот, а пара опор устанавливается на ранее забетонированной закладной. Ролики заводятся внутрь балки и перекатываясь по ней приводят створку в движение.

Также в комплекте есть верхний и нижний уловитель, которые удерживают ворота в закрытом положении, верхние ролики, которые направляют створку двигаться по прямой, концевой ролик, который накатывается на полочку нижней ловушки и передает часть нагрузки от веса створки на нее. А также заглушка (резиновая или металлическая), которая защищает балку от мусору и грязи.

Автоматика для откатных ворот

Для людей ценящих комфорт, рекомендуется автоматизировать свои откатные ворота. Сделать это достаточно просто. Для этого нужна автоматика для откатных ворот. С ней не нужно выходить из авто, чтобы открыть и закрыть ворота. Просто даешь команду из пульта или другого устройства управления и ожидаешь пока ворота сами откроются.

В комплекте для автоматизации должен быть повод, устройство управления, концевые выключатели и зубчатая рейка (количество метровых отрезков напрямую зависит от ширины проема).

Как сделать откатные ворота своими руками

Сейчас такое время, что всю необходимую информацию можно найти в Интернете. Главное знать, что искать и доверять только проверенным источникам. Так и с инструкциями по изготовлению и установлению откатных ворот. Их можно найти как в фото-, так и видео формате. Также есть разнообразные сайты, на которых находится вся необходимая информация и можно купить почти все, что необходимо для изготовления и установления таких ворот.

Например, на сайте компании Новые Ворота можно найти фурнитуру для ворот, готовые каркасы, комплекты "Свари Сам", Т-профиль для изготовления ворот, автоматику для откатных ворот и прочее, которое может понадобиться в процессе производства. Также там можно найти всю необходимую информацию по изготовлению и установлению как ворот, так и автоматики на них.

Если коротко разобраться, то данный процесс состоит из таких этапов:

• Бетонирование детали закладной
• Изготовление двухуровневого каркаса створки
• Установка каркаса и всех элементов комплекта фурнитуры для откатных ворот
• Обшивка каркасу избранным материалом
• Установление замка или автоматики для откатных ворот.

Цена на изготовление откатных ворот

Стоимость изготовления откатных ворот консольного типа может быть разной. На нее влияют разные факторы. Например:

• Ширина отверстия под ворота
• Будущий вес (влияет на тип фурнитуры - большая или малая)
• Из каких материалов будет изготовляться створка и чем ее зашьют
• Будет ли установленная автоматика
• Кто будет выполнять работы по изготовлению и установлению откатных ворот
• И тому подобное.

Стоимость стартует с 20 000 грн (приблизительно). Понятно, что если выполнять все самостоятельно, то это обойдется дешевле. Но нужно любить все делать своими руками и уметь пользоваться сварочным аппаратом и другими строительным инструментами.

Чем можно обшить откатные ворота

Как уже вспоминали раньше каркас откатных ворот в большинстве случаев делают двухуровневым, чтобы было как крепить обшивку и это выглядело эстетически. В качестве материала для этого можно избрать любой доступный.

Читайте также: Откатные ворота из профнастила

Например, большинство выбирают профнастил. Он доступен, имеет много разнообразных форм волны и цветовую гамму. Также его легко крепить. Рекомендуем покупать листы с толщиной стали не меньше, чем 0,45 мм.

В противном случае профнастил будет как картонная бумага.

Также можно обшить деревом, но в таком случае следует понимать, что ворота будут тяжелыми. Надо также учитывать, что при намокании древесина становится тяжелее, потому при подсчетах следует считаться с этим фактором, чтобы правильно выбрать фурнитуру для откатных ворот.

Ну и еще один популярный материал – сэндвич-панели. Они стоят значительно дороже, чем профнастил или древесина, но придают хороший вид створке.

Заключение

При изготовлении и установлении откатных ворот консольного типа следует просчитать все до мелочей. Учесть все возможные нюансы, чтобы правильно выбрать фурнитуру для ворот и материал, из которого будет изготавливаться каркас створки. К выбору комплектующих следует также подойти ответственно. Неверно подобранный комплект может привести к быстрой поломке.

Лучше покупать комплектующие у проверенных компаний
